卷板機自動控制系統
發布時間：2019-02-06 03:22:51瀏覽次數：1020次
卷板機在實際應用中，該自動控制系統能夠正常穩定運行，準確監視輥子位置。達到程序設計的要求，機器完全按照設計者思路運行。卷板機但是在實際應用中考慮到鋼板的屈服極限不同，卷制的鋼板回彈也有所不同。因此在設計時加入修正系數，在提升前輥或者后輥時將該輥位置數值乘以修正系數，增加提升的高度，使鋼板在回彈后達到要求卷制的弧度。

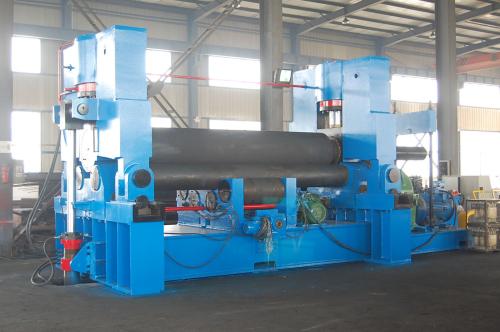

通過根據程序要求將給定信號!)與反饋信號!<比較，得出輸入信號將進行量F模擬量）轉換，然后將轉換后的模擬量數據輸入到液壓系統，液壓系統根據接收的數據控制卷板機動作。卷板機通過編碼器采集數據，經過轉換，得出與給定信號!)比較，當!!達到系統要求時，表明輥子達到目標值，停止此步程序。然后繼續執行下一步程序卷板機主要組成有：上、下、前、后輥、支撐輥和其他輔助機構。在卷制鋼板過程中首先通過提升下輥來壓緊鋼板，然后通過升降前、后輥子調節卷制的半徑。前、下、后輥沿著各自軌跡運行（如圖中虛線），升降前、下、后輥的動力由液壓系統提供。上輥的旋轉動力由直流電機提供。
