非對稱卷板機主機啟動原理分析
發布時間：2019-01-07 00:15:08瀏覽次數：1396次

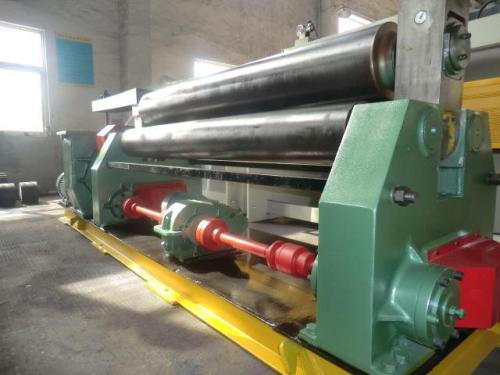

作為非對稱卷板機重要的組成設備——非對稱卷板機主機在整條生產線運行過程中發揮著重要的作用。但是關于非對稱卷板機主機啟動原理你又了解多少呢？
首先我們要對非對稱卷板機中各電氣元件有一個基本的認識，基本可以分成三類：執行元件，是用來操縱被控制對象的執行機構，包括電動機、接觸器、電磁閥等；檢測元件，可以把系統工作過程中的一些參量（如機械位移、重量壓力等）的變化轉換電信號，有傳感器、行程開關、按鈕、繼電器等；運算元件，用來對檢測元件的信號進行邏輯運算，判斷系統工作過程的各個階段，使每個階段都有其所要求的執行元件工作。
接著我們就對非對稱卷板機主機啟動的電路圖進行簡單的分析：
操作臺上，接下主機啟動按鈕SB，微機控制系統接受（按鈕）開關量信號，通過開關量輸入接口進入內部電路，通過工作輸出接口使執行元件繼電器 KA、+24V直流供電及外線導線三者構成通路（圖a），KA常開觸點閉合，使圖（b）電路構成通路，操作臺上主機啟動按鈕指示燈HL亮，同時圖（c）中時間繼電器KT得電延時，其得電延時動斷觸點使交流接觸器KM1線圈這一路也構成通路，KM1線圈得電，KM1和KM2互鎖，KM2這一路處于斷路狀態。主機實現星形啟動，延時時間到，KT動合觸點閉合，動斷觸點釋放，KM2線圈得電，主機實現三角運轉圖（d）。
